Pith meter

目次

Pith meterとは、

パソコンのRS232Cに接続する温度測定装置(pith)を用いて、 定期的に測定した温度データをCSVファイルに保存するプログラムです。
また、設定した温度になるとpithの出力端子をON/OFFすることも可能です。
このPith meterはWindows版です。 UNIXの場合は「UNIX版Pith mater」をご利用ください。

pithとは、

pithは、山本道成が作成した、 パソコンのRS232Cに接続する温度測定装置です。 ４〜２箇所の温度を同時に測定する事ができ、また、１チャンネルを出力端子として設定する 事も可能です。例えば一定の温度を超えるとファンを回し、下がるとファンを止めるということが pithとPith meterを使うと可能になります。
pithの回路図などの資料は全て pithのページで公開していますので、 さらに詳しい内容を知りたい方は「pithのページ」 をご覧下さい。

Pith meter の機能＆特徴

各部屋の温度を測定したり、観測機器の温度変化を調べるのに便利だと思います。

ダウンロード

Ver0.1系 【 Pith Ver1 & Ver2 用 】

Ver0.3系 【 Pith Ver3 専用 】

lhaで圧縮してありますので、適当な解凍ソフトで解凍してください。

Netscape をお使いの方は「Shift」キーを押しながらクリックしてファイルに保存して下 さい。

インストール＆アンインストール

ダウンロードできるファイルはＬＨＡで圧縮してあります。 適当な解凍ソフトを使って解凍してください。 解凍してできた、Pithmeter.exe ファイルを適当なディレクトリ(フォルダ)に保存してください。
バージョンアップする時は古いファイルを上書きするだけで大丈夫です。

アンインストールは Pithmeter.exe を削除します。 また、おなじ所に Pithmeter.iniファイルがある場合は一緒に削除して下さい。

使い方

アイコンをダブルクリックして Pithmeter.exeを実行してください。

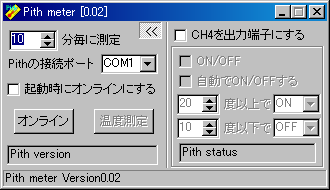

初めて Pithmeter.exe を実行した場合、次のようなウィンドウが開きます。

Pith meter

また、右上にある「＞＞」をクリックすると、次の様なウィンドウになります。 同じ場所の「＜＜」をクリックすると元の小さいサイズに戻ります。

Pith meter
メイン部分(左側)
「」分毎に測定
「」に温度を測定する時間間隔を分単位で入力します。
pithの接続ポート「」
pithを接続しているRS232Cのポートを選択します。
起動時にオンラインにする
チェックを付けておくと次回から起動時は、オンラインになり タスクトレイにはいった状態で起動します。
「オンライン」または「オフライン」ボタン
押すと、オンライン／オフラインを変更できます。 オンラインにすると、定期的に温度測定を行います。
「温度測定」ボタン
押すと直ちに温度測定をおこないます。
「Pith version」欄
オンライン時に接続されているpithのバージョンを表示します。
オプション部分(右側)
「」4CHを出力端子にする
チェックを付けると、4チャンネル目の出力端子をしてON/OFFする事ができるようになります。 チェックが付いていない場合は温度測定をおこないます。
「」ON/OFF
出力端子のON/OFFを切替えます。チェックを付けるとONになります。
「」自動でON/OFFする
下で設定した温度になると自動的に出力端子をON/OFFします。
「」度以上で「ON/OFF」
「」度以下で「ON/OFF」
出力端子のON/OFFを自動でおこなう時の温度とON/OFFの設定をします。


最下部：ステータスを表示します。測定した温度もここに表示されます。
　

また、ウィンドウ上でマウスを右クリックするとメニューが表示されます。

Pith meter をアイコン状態にすると、タスクトレイに入ります。
タスクトレイのアイコンをクリックすると、ウィンドウが表示されます。

ログファイルについて

出力する温度データファイルはCSV形式になっています。

ファイル名

ログファイルのファイル名は、「pith年月日.csv」となります。
年月日はそれぞれ２桁(全部で６桁)の数字になり、Pith meterを起動した日にちになります。 日付が変わってもログのローテーションは行わず、同じファイルに出力し続けます。

ファイルの内容

記録される内容は、Pithのバージョンによって異なります。
Pith Version１の場合
「測定した時刻(年月日時分秒)，温度(1CH)，温度(2CH)，温度(3CH)，温度(4CH)」または 「測定した時刻(年月日時分秒)，温度(1CH)，温度(2CH)，温度(3CH)」です。
Pith Version２の場合
「測定した時刻(年月日時分秒)，温度(1CH)，温度(2CH)，温度(3CH)」または 「測定した時刻(年月日時分秒)，温度(1CH)，温度(2CH)」です。

例

1CHしかセンサーを付けいていない時のデータですが。
# Pith meter Version0.02 with Pith Ver1
2003/06/03 09:52:08,27,0,0,0
2003/06/03 10:02:08,28,0,0,0
2003/06/03 10:12:09,28,0,0,0
2003/06/03 10:22:09,30,0,0,0
2003/06/03 10:32:09,31,0,0,0
2003/06/03 10:42:09,32,0,0,0
2003/06/03 10:52:09,32,0,0,0
2003/06/03 11:02:09,33,0,0,0
2003/06/03 11:12:09,33,0,0,0
2003/06/03 11:22:09,34,0,0,0
2003/06/03 11:32:09,34,0,0,0
2003/06/03 11:42:09,35,0,0,0
2003/06/03 11:52:09,35,0,0,0
2003/06/03 12:02:09,35,0,0,0
2003/06/03 12:12:09,35,0,0,0
2003/06/03 12:22:09,36,0,0,0
2003/06/03 12:32:09,36,0,0,0

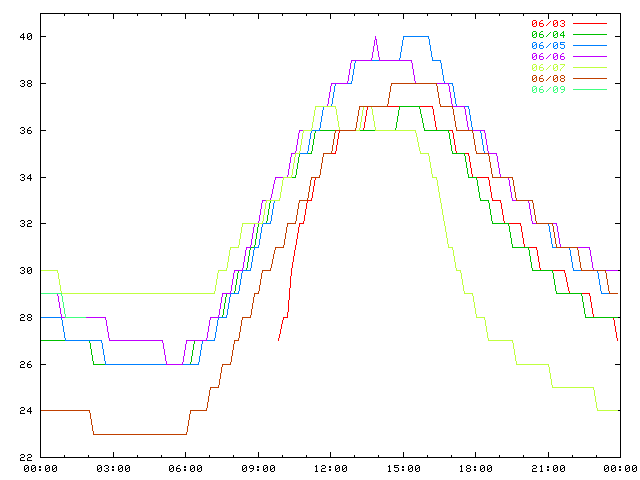

とある観測小屋(プレハブ)の室温の変化

とある観測小屋(プレハブ)の室温の変化
観測データが１℃刻なので、ガタガタしています。
Pith Ver2またはVer1.1を使用している場合、0.5度刻みになります。

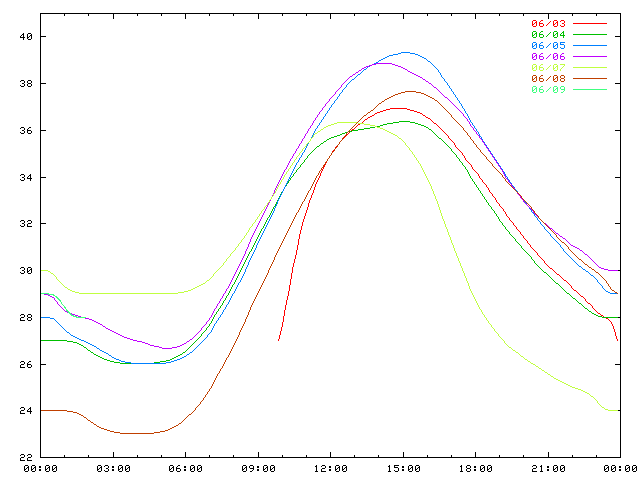

ベジュエ曲線で補間してやると見やすいですね。

とある観測小屋(プレハブ)の室温の変化

注意

お約束事ですが、Pith meter およびpith の使用による 結果については作者は一切責任を負わないものとします。 自己責任でご利用下さい。

バージョン履歴

お問い合わせは：山本道成までどうぞ。
