pith(温度計)

概要

pitrh(pic thermometer)はパソコンのRS232Cに接続する温度測定装置です。
ターミナルソフトを用いいて、温度の測定などが可能ですが、専用のソフトPith meter を使うとより便利に温度測定が可能です。
こちらで、実際に外気温、室温、観測機器の温度の測定にpithを利用しています。

ハードウェア仕様

共通

PIC12F675 を使用
RS232Cでパソコンと接続。
設定は「9600bps、8bit、ストップビット1bit、パリ無し、フロー制御も無し」です。
電源はRS232Cから得るので、別に電源を用意する必要がない。消費電流は1.5mAほど
パソコンの機種によっては、電源を用意する必要があるかもしれません。
測定誤差を減らすため、１回に64回温度測定しその平均を返します。

(Version 1)

４チャンネルまたは３チャンネル同時に温度の測定。
１チャンネルを出力端子として機器のON／OFFに利用することも可能(この場合温度測定は３チャンネル)
温度センサにLM35DZ(0〜100℃)またはLM35CAZ(-40〜110℃)を使用可能。
温度測定は０〜１２０℃の範囲で０．５℃単位。(マイナス温度の測定不可)

(Version 2)

３チャンネルまたは２チャンネル同時に温度の測定。
１チャンネルを出力端子として機器のON／OFFに利用することも可能(この場合温度測定は２チャンネル)
温度センサにLM35CAZ(-40〜110℃)を使用。
温度測定はー４０〜１２０℃の範囲で０．５℃単位。

(Version 3)

４チャンネルまたは３チャンネルを出力端子として機器のON／OFFに利用することもが可能。
１チャンネルを温度測定使用することが可能。(この場合出力は３チャンネル)
温度測定は０〜１２０℃の範囲で０．５℃単位。(マイナス温度の測定不可)
温度センサにLM35DZ(0〜100℃)またはLM35CAZ(-40〜110℃)を使用可能。

各バージョン比較

Version	マイナス温度測定	温度測定数	出力端子数	特徴
1	×	4/3	0/1	基本形
2	○	3/2	0/1	マイナス温度を測定したい場合はこれ！
3	×	0/1	4/3	多くの機器を温度制御したい時はこれ！

pithの使用方法

RS232Cのストレートケーブルで、パソコンと接続します。
パソコンでPith meterまたはターミナルソフト(例えばハイパーターミナルなど)を起動します。
Pith meterの使い方等はPith meterのページをご覧下さい。
ターミナルソフトの場合は、pithのコマンドを入力する事で操作できます。

pithのコマンド

パソコンからpithへコマンドを送る事で、pithを操作できます。初期設定ではエコーバックしない様になっていますので、入力した文字は表示されません。
echo<リターン>と入力するとエコーバックするようになります。コマンドは大文字、小文字どちらでもＯＫです。コマンドには次のようなものがあります。

temp

温度測定。全てのチャンネルの温度を測定し、結果を返します。

vers

pithのバージョンを返します。

stat

ステータス。

4CH(Ver1)または3CH(Ver2)の設定を返します。

Analog

温度測定モード

Digital(ON)

出力モード(ON)

Digital(OFF)

出力モード(OFF)
全チャンネルの状態を返します。(Ver3)
各チャンネルのON/OFFの状態も返します。
アナログ（温度測定）モードの場合、温度も表示します。

anal

アナログモード。4CH(Ver1)または3CH(Ver2)または3CH(Ver3)を温度測定モードにします。

digi

デジタルモード。4CH(Ver1)または3CH(Ver2)または3CH(Ver3)を出力モードにします。

swon

スイッチON。
4CH(Ver1)または3CH(Ver2)が出力モードの場合、出力をON(high)にします。
Ver3は全チャンネルの出力をON(high)にします。

swof

スイッチOFF。
4CH(Ver1)または3CH(Ver2)が出力モードの場合、出力をOFF(low)にします。
Ver3は全チャンネルの出力をOFF(low)にします。

echo

エコーバック。エコーバックするようになります。
もう一度、echoコマンドを実行するとエコーバック無しに戻ります。
エコーバック有の場合、連続して文字を送信すると取りこぼす場合があります。

trun

連続温度測定モード。１秒間隔で温度データを返します。
止める事はできません。

onn0(Ver3のみ)

ON　CH0。
0CHの出力をON(high)にします。

onn1(Ver3のみ)

ON　CH1。
1CHの出力をON(high)にします。

onn2(Ver3のみ)

ON　CH2。
2CHの出力をON(high)にします。

onn3(Ver3のみ)

ON　CH3。
3CHの出力をON(high)にします。

off0(Ver3のみ)

OFF　CH0。
0CHの出力をOFF(low)にします。

off1(Ver3のみ)

OFF　CH1。
1CHの出力をOFF(low)にします。

off2(Ver3のみ)

OFF　CH2。
2CHの出力をOFF(low)にします。

off3(Ver3のみ)

OFF　CH3。
3CHの出力をOFF(low)にします。

Ver1(試作機１)

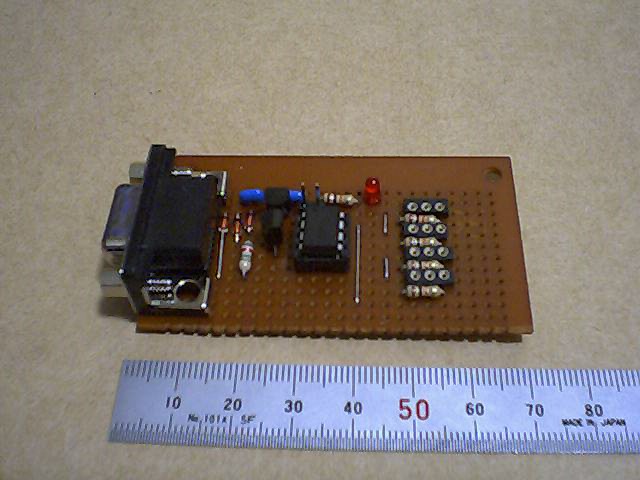

写真１小さいでしょ。これで約４×７ｃｍです。

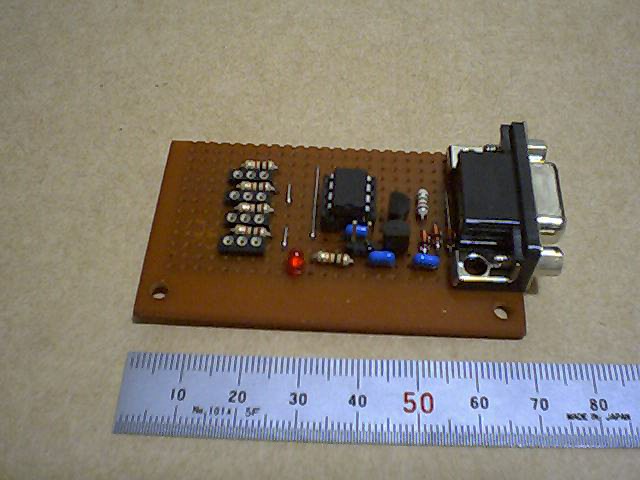

写真２写真１の反対側から

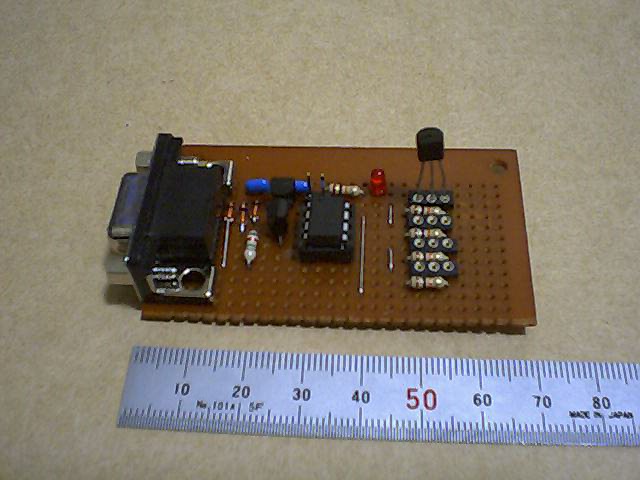

写真３温度センサーを１つ挿してみた。実際に使う時は、センサーを温度を測りたい所に付けて、線で基板に繋ぐ。

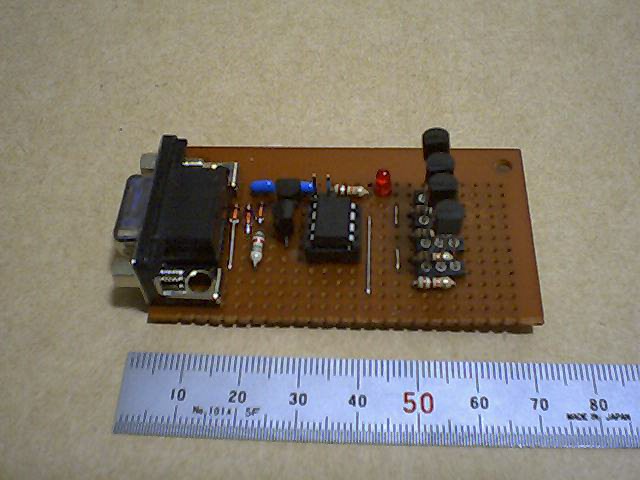

写真４温度センサーを全部(４つ)挿してみた。実際にはこんな感じでは使わないでしょう。(^_^;)

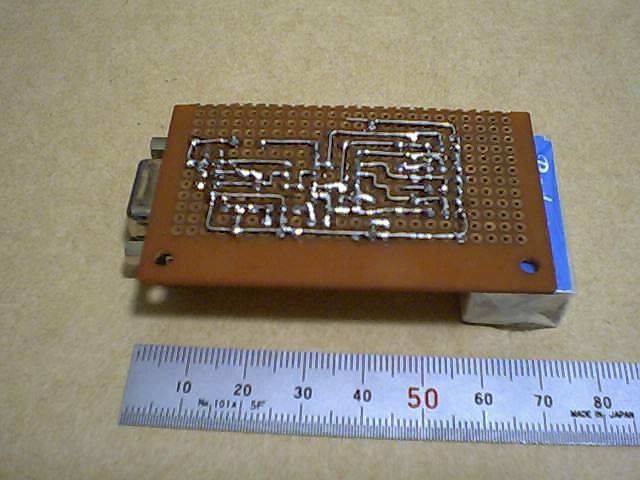

配線側の写真基板の裏側

Ver1(試作機２)

徳島大学アストロラーブの南部さんが作成されました。

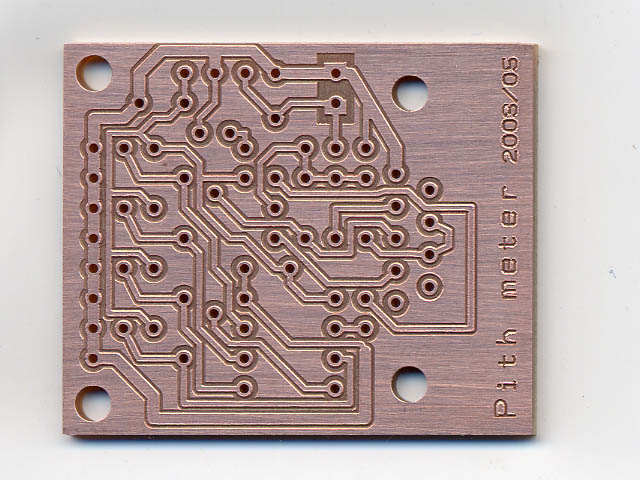

基板きれいですね。

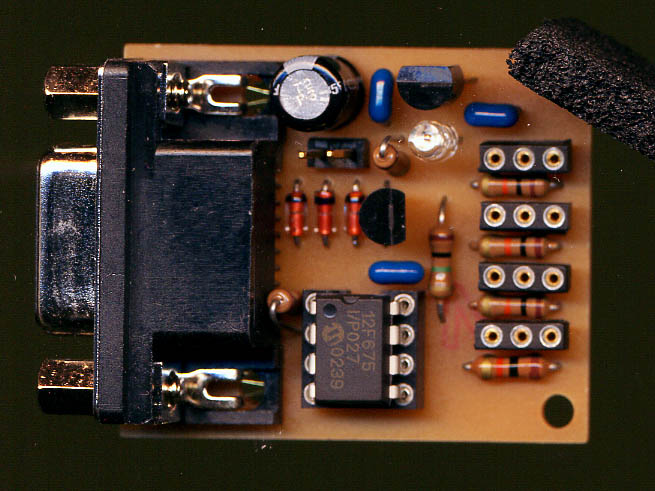

部品配置面写真１の反対側から

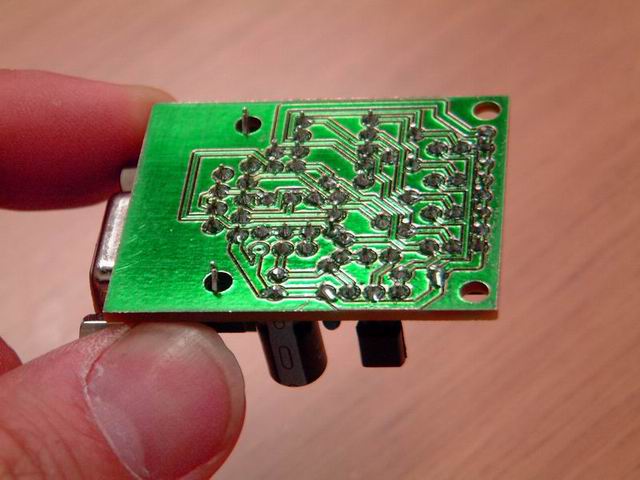

写真１親指と大きさを比べても小さいですね。

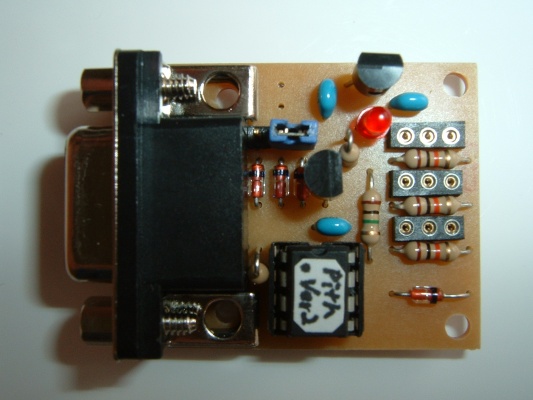

Ver2

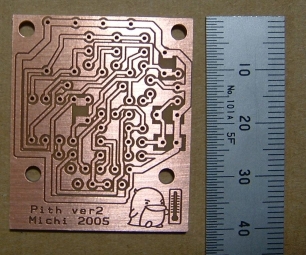

基板なりペン付きです。(^_^;)
部品配置面写真１の反対側から

資料

Version 1

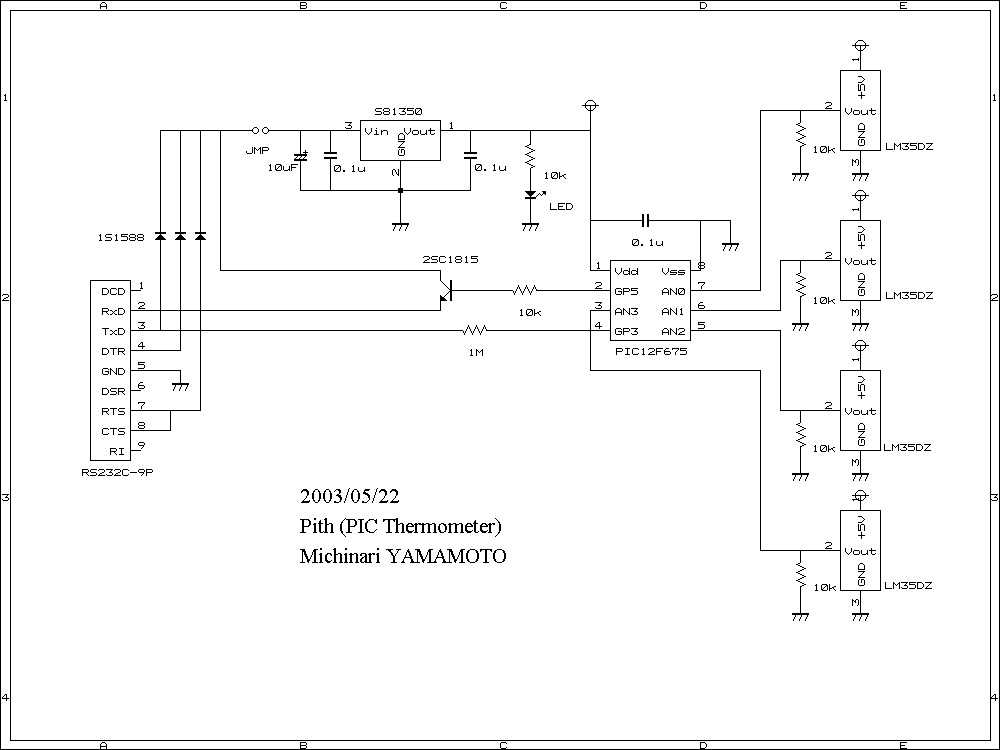

回路図
部品表
Ver1.1 PICプログラムライターでPICに書き込んで下さい。

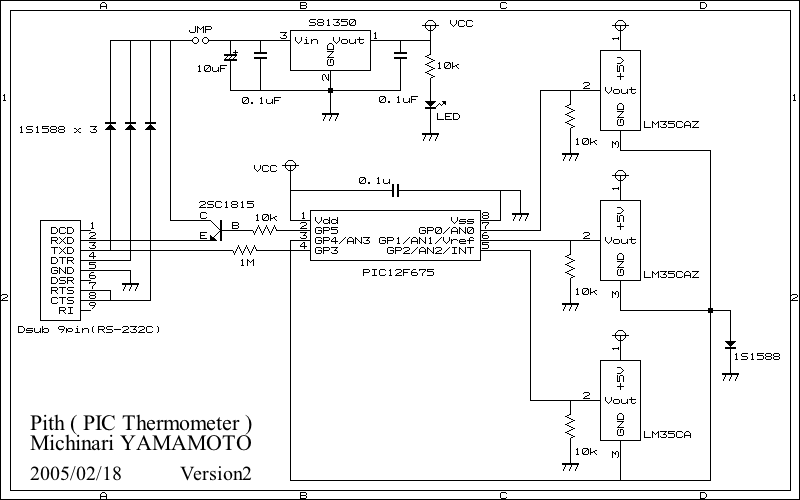

Version 2

回路図
部品表
Ver2 PICプログラムライターでPICに書き込んで下さい。

Version 1,2共通

PICのソース

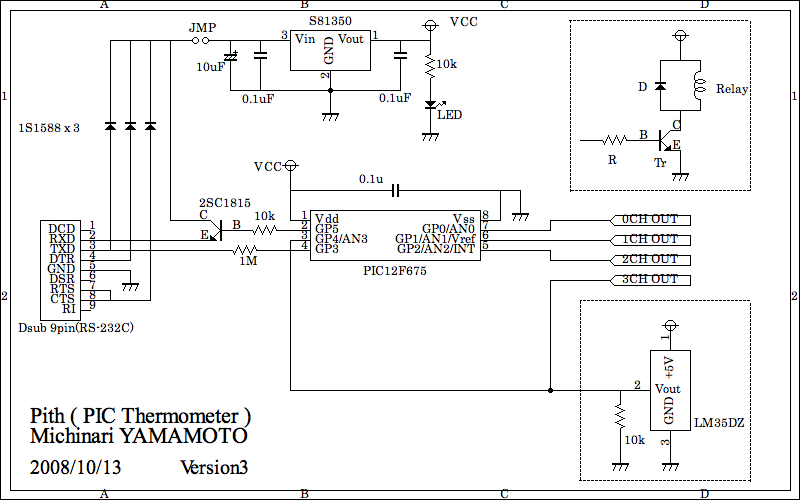

Version 3

回路図
Ver3 PICプログラムライターでPICに書き込んで下さい。

利用例

流星電波観測の観測棟および機器の温度測定

注意

お約束事ですが、pith の使用による結果については作者は一切責任を負わないものとします。自己責任でご利用下さい。

謝辞

pithの作成にあたり、Ver1では南部様、青木様より、Ver2では皆川様、南部様より沢山のアドバイスとご協力をいただきましたことを深く感謝いたします。ありがとうございました。

ＦＡＱ

出力される温度が実際より高い。

pithは電力をRS232Cから得ていますが、使用するパソコンによっては電力不足になっているかもしれません。電力不足になると実際より高い数値が出力されてしまいます。
一度、テスターを用いてジャンパーピンの電圧を測ってみて下さい。
5V以下の場合は電力が不足していますので、外部電源を接続して下さい。

出力端子をONにすると、実際より高い温度を返す。

出力端子から流れでる電流が多いと、電力不足になります。
できるだけ電流が流れでないようにするか、外部電源を用意して下さい。

続けてコマンドを送るとちゃんと実行されない。

コマンドを処理している間は、コマンドを受け取る事ができません。
結果が返って来るコマンド(tempやversなど)は結果が返ってから、それ以外のコマンド(analやswonなど)は10〜100ms待ってから次のコマンドを送るようにしてください。

エコーバック有の時、ちゃんと文字が送れない。

エコーバックの為にpithがパソコンにデータを送っている間に、パソコンから送られたデータは取りこぼされてしまいます。
エコーバック有の場合、１文字づつ送るようにしてください。
ターミナルソフトで、キーボードから打ち込んでいる場合であれば問題はないと思いますが。。。

パソコンにRS232Cが無い。

パソコンにRS232Cが無い場合は、USB-RS232C変換器を使ってpithを使用することが可能です。
以下の物の動作が確認されています。 （これらは必ず動作することを保証するものではありません）

動作が確認されているUSB-RS232C変換一覧

SUNTAC VS-60R

秋月電子　ＵＳＢ・ＲＳ２３２Ｃ変換モジュール

お問い合わせは：山本道成までどうぞ。
